我国对异位热脱附技术的应用处于起步阶段,已有少量应用案例。 国内案例介绍
(1)工程背景:某两个退役化工厂曾大规模生产农药、氯碱、精细化工、高分子材料等近百个品种。经场地调查与风险评估发现,两个厂区内土壤及厂区毗邻河道底泥均受到以VOCs 和SVOCs 为主的复合有机污染,开发前需要进行修复。
(2)工程规模:12 万m3
(3)主要污染物及污染程度:主要污染物为卤代VOCs、BTEX、有机磷农药、多环芳烃等。其中二甲苯最高浓度为2344 mg/kg,修复目标值为6.99 mg/kg;毒死蜱最高浓度29600mg/kg,修复目标值为46 mg/kg。
(4)土壤理化特征:现场调查结果显示,污染土壤主要为粉土、淤泥质粉质粘土和粉砂,含水率25%-35%。
(5)技术选择:综合以上污染物特性、污染物浓度、土壤特征以及项目开发建设需求,异位热脱附技术对污染物的去除效率可达99.99%,适合处理本项目中VOCs、SVOCs 的复合污染土壤。
(6)工艺流程和关键设备:其工艺流程如下图所示。
(7)主要工艺及设备参数
1)污染土壤进料阶段:将污染土壤转运至贮存车间内的预处理区域,粒径小于50 mm的土块直接被送入回转窑,超规格的土块经过破碎后再次返回振荡筛进行筛分。

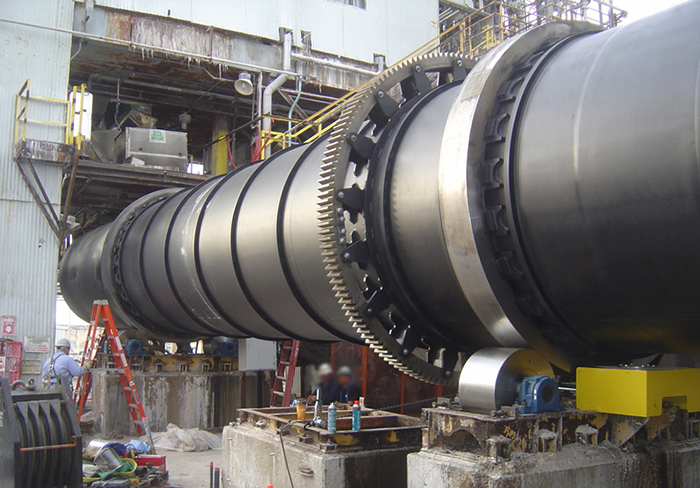

2)回转窑加热阶段:将污染土壤均匀加热到设定的温度(300~500℃),并按照设定速率向窑尾输送,在此期间土壤中的污染物充分气化挥发。
3)尾气处理阶段:尾气处理系统包括二燃室、急冷塔、布袋除尘器和酸性气体洗涤塔等。烟囱上装有烟气实时在线监测装置,经过处理后的尾气达标排放。
8)成本分析:
本项目实际工程中热脱附部分费用包括:人工费、挖运费、设备折旧、设备运输和安装/拆除费、燃料费、动力费、检修及维护费等,约为1000 元/m3。
(9)修复效果:已处理污染土壤10000吨,处理后污染土壤浓度达到修复目标。
