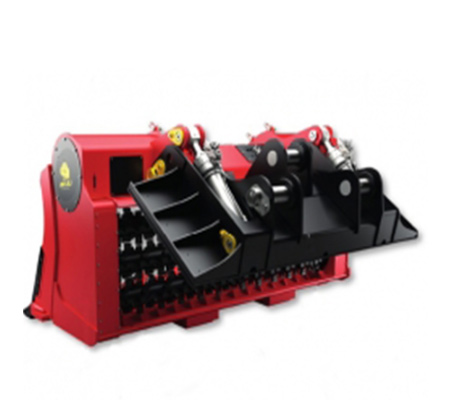

土壤修复用筛分破碎混合搅拌铲斗设备,包括铲斗本体,其特征在于 :
所述铲斗本体为中空结构,前端为进料口、后端为出料口,铲斗本体的两侧对称安装从上而下排列的动力轴承座和数个从动轴承座,所述动力轴承座和从动轴承座内均安装轴承,所述动力轴承座内通过轴承套装有旋转轴,所述旋转轴通过联轴器与液压马达相联接,左右两侧相对的从动轴承座之间安装有滚轴,滚轴的两端通过轴承与轴承座连接,所述旋转轴伸出动力轴承座的端头以及滚轴伸出从动轴承座的端头均安装有链轮,位于铲斗本体其中一侧的动力轴承座的旋转轴的端头及滚轴穿出从动轴承座上均安装有链轮,相邻链轮间连接有滚子链,沿滚轴的轴向固设有若干组凸块,每组凸块数量为 3 个,设置在滚轴的同一径向平面上,相邻凸块组的位置交错布置。
作为进一步的改进,所述铲斗本体出料口的两侧设置有喷药箱,所述喷药箱内安装有喷药管,所述喷药管上安装数个喷嘴,这样在滚轴上的凸块将土壤破碎筛分后,在出料的过程中同时实现混合搅拌。铲斗本体每侧的从动轴承座数量为 3 个,滚轴的数量相应的为 3 个。所述每个凸块组上两两相邻的凸块所成圆心角的角度分别为 150°、149°和61°。相邻的两个凸块组相互错开的角度为 90°。所述滚轴的长度为 2000 ~ 2500mm。
2、工作原理是,
采用上述结构,待处理的土壤从进料口进入料斗,经过滚轴时受到滚轴上的凸块的挤压破碎,然后从出料口漏出来,边出料边经过喷药处理,实现了对土壤筛分破碎和混合搅拌同时进行。
3、有益效果 :
1、本实用新型中滚轴上凸块之间的角度有利于对土壤的破碎和筛分,边出料边喷药的方式有利于土壤与药剂的充分接触反应,最大程度发挥修复材料效能。
2、将现有土壤修复的分步进行改为一次性完成,大大提高了土壤处理工作效率。
3、本实用新型设备高度集成化,体积小,重量较小,以便于运输和操作,同时保证了运行安全
