热解吸系统大致分为4种类型:回转窑、沥青混合干燥器、输送带式加热炉及热旋螺器。选择热解吸设备时应先考虑目标污染物的性质、设备功能的有效性、系统操作难易程度和使用成本等因素,以确定最适合的处理装备。
土壤热解吸系统的处理容量大,单次可处理数10公斤的污染土壤。热解吸系统分为直接加热和间接加热,间接加热比直接加热产生的废气要减少一半。
热解吸系统的主体由倾斜的圆柱状滚筒构成,滚筒的内部有电加热装置,土壤进入受热滚筒后向前输送,经过内部多处挡板的充分搅拌土壤和热传递,加速处理效果。
污染物的停留时间由滚筒转速恶回转窑的倾斜角度决定,热解吸系统结构各不相同,但都是相同的前处理、热脱附、和尾气处理等步骤。
采用批次式进料方式,可以有效提高试验效率,也可减少土壤预处理时间,并具有了解每批处理后土壤的效果,有效分每次进料及出料的土壤。

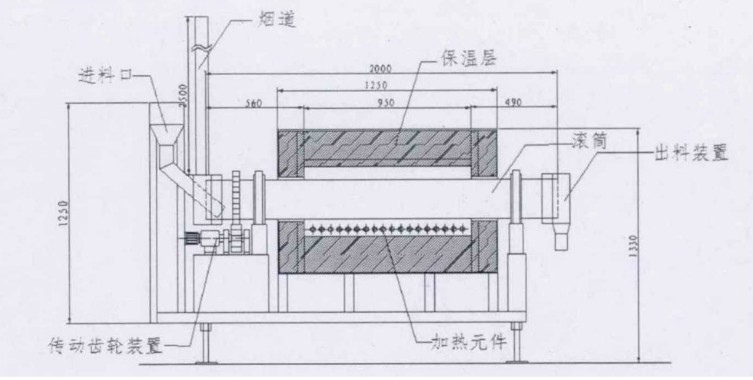

下图是可移动式间接加热回转窑设备的部面图。热解吸装置为电加热回转炉,滚筒材料为310S不锈钢,污染土壤从进料口投入设备,为了防止反斗,安装弹簧下料器迅速将土壤引入滚筒内;土壤由导料板上下翻动并输送向前,土壤可以平铺在滚筒内均匀受热,直至出料;经出料口排出后的土壤经过四分法直接取样进行检测分析。污染土壤在设备中的加热温度和停留时间由控制柜设置的参数进行控制。
先调节热解吸设备到一定的温度和频率,待温度和频率达到设定值后,称取1kg土壤从进料口投入到热解吸设备中进行试验,等试验土壤全部从出料口旋转出来后,再次设定温度和频率,待达到预定值后对下一批土壤进行处理。
