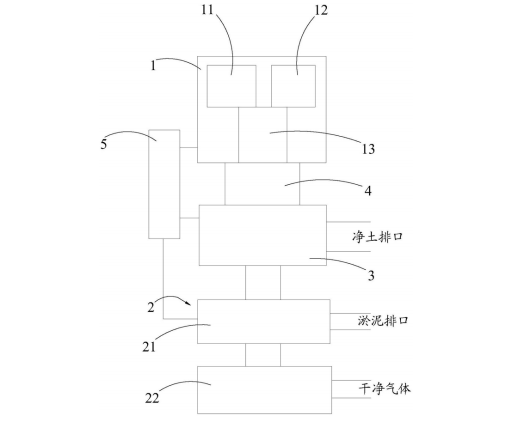

土壤热解吸包括进料装置以及除尘净化装置,还包括微波加热解吸炉,进料装置与微波加热解吸炉之间通过第一输送机进行连接,除尘净化装置与微波加热解吸炉之间采用气管导通。本实用新型的修复系统中,被污染的土壤经进料装置作用后,通过第一输送机输送至微波加热解析炉进行解析处理,挥发及半挥发性有机污染物在微波辐射的作用下升温气化,小部分污染物直接分解,大部分污染物进入到气相中,而除尘净化装置则又可对含有有机污染物的气体进行净化除尘,在整个过程中,采用微波加热使得能源利用率高,且由于没有采用燃烧方式,解吸后的气体处理难度低。
1 .一种污染土壤解吸脱附修复系统,包括进料装置以及除尘净化装置,其特征在于:还包括微波加热解吸炉,所述进料装置与所述微波加热解吸炉之间通过第一输送机进行连接,所述除尘净化装置与所述微波加热解吸炉之间采用气管导通。
2 微波加热解吸炉的炉壁包括内层与外层,且内层为碳化硅层,外层为保温层。
3 微波加热解吸炉具有与除尘净化装置连通的气体出口以及排放解吸后土壤的净土排口,净土排口与第一输送机通过第二输送机连接。
4 第二输送机为绞龙式螺旋输送机。
5 进料装置包括土壤破碎机、调节剂储罐以及混合振动筛,所述土壤破碎机的出口以及所述调节剂储罐的出口均连接至所述混合振动筛的其中一端,混合振动筛的另一端连接至第一输送机。
6 .如权利要求5所述的污染土壤解吸脱附修复系统,其特征在于:所述土壤破碎机破碎
后土壤颗粒的粒径小于30mm。
7 除尘净化装置包括湿式除尘器,湿式除尘器与微波加热解吸炉导通,且具有淤泥排口。
8 还包括与所述湿式除尘器导通的吸附器,吸附器内设置有若干活性炭。
9 监控装置电控进料装置、所述微波加热解吸炉以及所述除尘净化装置。
