余热再利用的污染土壤热脱附设备修复系统

访问量：133 次发布时间：2017-12-28

进一步了解产品详情，咨询：15537156339

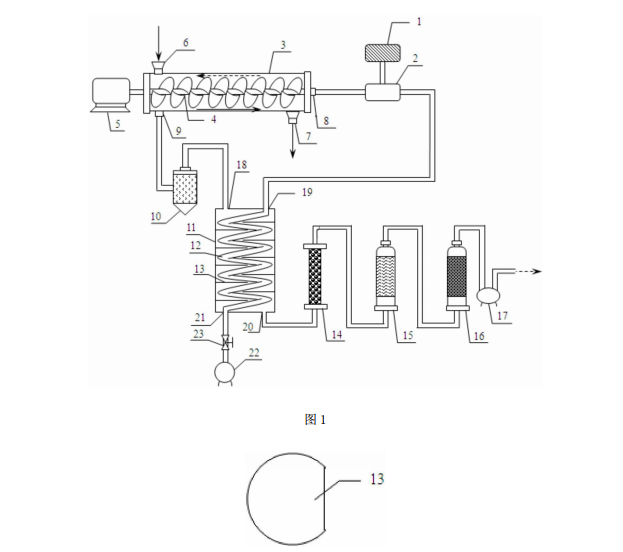

余热再利用的污染土壤热脱附设备修复系统，包括：热脱附装置、供热供气装置、尾气处理装置及表面式热交换装置，表面式热交换装置设置在热脱附装置、供热供气装置及尾气处理装置之间。该热脱附修复系统通过表面式热交换装置，采用修复过程中产生的高温尾气对常温的燃烧用空气进行预热，实现了尾气余热的再利用；通过余热交换的形式对尾气进行初次冷却降温，降低了二次冷却的负担，降低了二次冷却设备的投入成本；本发明的土壤热脱附修复系统结构合理，操作简单，使用方便，无二次污染，实现了尾气余热再利用，具有广阔的应用前景和实用价值。

余热再利用的污染土壤热脱附设备修复系统，包括：热脱附装置、供热供气装置及尾气处理装置；供热供气装置通过管道连通热脱附装置，用于提供

高温气体；尾气处理装置用于处理热脱附装置产生的尾气热脱附修复系统包括：表面式热交换装置，设置在热脱附装置、供热供气装置及尾气处理装置之间。

表面式热交换装置包括：热交换仓及热交换管。热交换仓上设置有尾气进口及尾气出口，内部设置容置空间；尾气进口通过管道连通热脱附装置；尾气出口通过管道连通尾气处理装置；热交换管设置在容置空间内；热交换管的一端为常温空气入口，通过管道连通鼓风机；

热交换管的另一端为高温空气出口，通过管道连通供热供气装置；

热交换管内部和外部形成两个封闭且独立的气体通道，热交换管内部的气体通道通过热交换使常温空气变成高温空气，热交换管外部的气体通道通过热交换使热脱附装置产生的高温尾气变成低温尾气；高温空气供给供热供气装置；低温尾气引入尾气处理装置。

作为优选，表面式热交换装置还包括：隔板组，设置在容置空间内，与所述热交换仓固定连接；隔板组包括多块金属板；多块金属板左右交替的固定在热交换仓的内壁。
作为优选，热交换仓为空心圆筒体结构；尾气进口设置在热交换仓的顶部；尾气出口设置在热交换仓的底部；热交换管为竖直设置的螺旋形管；多块金属板沿热交换仓的轴心等间距竖直排布；
金属板为设置有缺口的圆形板；金属板水平设置，圆弧边与热交换仓内壁固定连接。作为优选，热交换管的材质为铜；金属板的缺口面积不大于热交换仓横截面的一半。作为优选，热交换管的材质为铝；金属板的缺口面积不大于热交换仓横截面的一半。作为优选，热交换管的常温空气入口与鼓风机之间设置有流量控制阀；

常温空气入口设置在所述热交换仓的底部。作为优选，所述供热供气装置包括：燃料仓及燃烧室；

燃料仓通过燃料输送管与所述燃烧室连通，用于提供燃料；

燃烧室通过管道连通所述热交换管的高温空气出口；

其中，所述热交换管为所述燃烧室提供所述高温空气，所述燃烧室通过燃烧所述

燃料加热所述高温空气，产生高温燃气，所述高温燃气通过管道通入所述热脱附装置。

作为优选，所述热脱附装置包括：热脱附仓、搅拌器及电机；

搅拌器设置在所述热脱附仓内；电机的输出端与搅拌器固定连接；

热脱附仓上设置有进料口、出料口、进气口及出气口；

进气口位于热脱附仓的一端，通过管道连通燃烧室的高温燃气出口；出气口位于所述热脱附仓另一端的底部；出气口连通所述热交换仓的所述尾气进口；

进料口靠近出气口，位于热脱附仓的顶部，用于加入污染土壤；出料口靠近所述进气口，位于热脱附仓的底部，用于排出处理后的所述污染土壤；其中，所述高温燃气通过所述进气口进入所述热脱附仓内，所述高温燃气在所述搅拌器的搅拌混合作用下与所述污染土壤完成脱附过程，产生高温尾气；所述高温尾气通

过所述尾气管道及所述旋风除尘器进入所述热交换仓内。作为优选，所述表面式热交换装置还包括：旋风除尘器；

出气口通过尾气管道连通热交换仓的所述尾气进口；旋风除尘器设置在尾气管道上。
