土壤热脱附修复装置

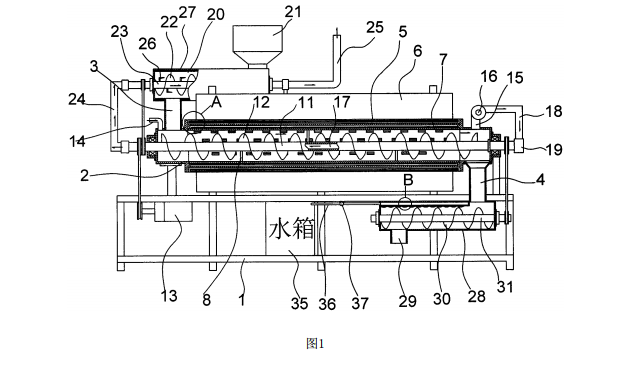

土壤热脱附修复装置，包括支架、设在支架上的水平的加热筒，加热筒的左端上侧设有进料通道，加热筒的右端下侧设有出料通道，加热筒的外侧设有太阳能集热管，支架的一侧设有太阳能反光板，加热筒内设有主轴，主轴的表面设有螺旋带，支架上设有驱动主轴转动的电机，加热筒的左端上侧设有进气管，加热筒的右端上侧设有排气管，排气管上设有排风机，加热筒的内侧设有转筒，转筒与加热筒之间形成环形间隙，转筒内部与主轴之间设有若干连杆。本发明中设备利用太阳能加热，节约能源，降低土壤热脱附成本。

整个装置置于太阳下，调整装置位置，使得太阳能反光板把太阳光聚集、反射到太阳能集热管表面，太阳能集热管吸热后的热量通过导热介质传递给加热筒，从而对加热筒内进行加热，排风机开启，加热筒内的热空气在排风机的作用下从主轴右端进入气道内后从左端进入回流管，回流管内的气体再经过进料绞龙轴内后从尾气管处排出；


土壤从进料斗处进入预加热筒内，进料绞龙轴内的高温气体对土壤进行预加热，提高土壤温度，同时进料绞龙轴上的刀片把块状土壤切碎，预加热并切碎后的土壤进入加热筒内被二次加热，加热过程中，螺旋带、转筒对土壤进行翻转、分散，提高土壤加热效率，温度加热到150℃以上时，土壤中的中苯、甲苯、二甲苯、乙苯等有害物质从土壤中挥发出来形成气态，气态的毒害物质被排风机吸走，最后从尾气管中排入尾气处理塔内，土壤经过热脱附后，土壤中的虫卵、杂草种子被高温杀死，土壤中的毒害有机物被脱附、分解、排放、处理掉，最后干燥的土壤进入后处理筒内，水箱中的肥料溶液喷洒到土壤中，对土壤进行增湿、降温、增肥，最后从排料通道处排出的土壤就能直接用于园林、农田、菜园使用。
