微波土壤热解吸装置

访问量:83 次发布时间:2018-01-02

进一步了解产品详情,咨询:15537156339

土壤热解吸修复是指通过对污染土壤进行加热,使土壤整体升温致污染物解吸出来,以达到土壤净化的修复技术。热解吸修复技术按修复策略主要以原位修复和异位修复为主。原位热解吸是指在污染土壤原地加装加热系统、抽提系统、供热能源系统、尾气处理系统,实现土壤的原位热解吸修复。而异位热解吸修复则指将土壤从场地中转移出来,物料在特定的设备中加热,把有机污染物从固相土壤中转移到气相并使其挥发出来,气相污染物再通过燃烧或冷凝吸附的方式处理,达标后排放。

微波土壤热解吸装置,它包括主壳体、反应管,反应管安装在主壳体的内腔中,主壳体上设置有微波发射单元,反应管上安装有红外温度传感器、压力传感器以及伸出主管体外的抽提管,反应管内部安装有绞龙,绞龙的中轴伸出反应管后与外置的电机连接,主壳体的两侧分别设有进料口和出料口,进料口和出料口通过星形阀与反应管相连接,抽提管与反应器(4)的连接处设置有微波屏蔽网格。本实用新型装置能够对含高水份土壤和粘性土壤进行微波加热,以进行升温热解吸,同时通过抽提管抽出解吸气,完成对土壤的修复。



具体实施方式

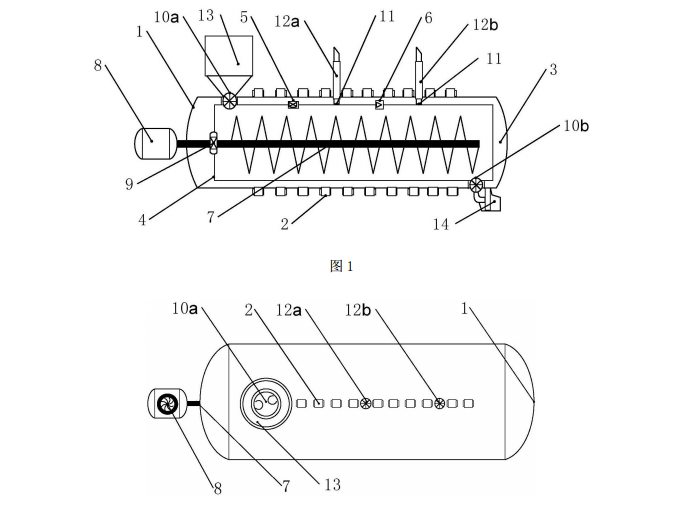

本实用新型微波土壤热解吸装置包括主壳体 、微波单元 、硅酸铝反应管 、红外温度传感器 、压力传感器 、绞龙 、电机 、密封轴承 、星形阀 、星形阀 、屏蔽网格 11、抽提管 、抽提管,主壳体为圆筒状,由不锈钢加工成型,主壳体上以对称方式阵列布置有微波发射单元;主壳体的内腔中安装有圆筒状硅酸铝反应管 ,圆筒状硅酸铝反应管的中轴线与主壳体的中轴线重合,圆筒状反应管由透波材质硅酸铝加工而成,反应管上设置有红外温度传感器、压力传感器以及安装有伸出主壳体外的抽提管和抽提管,反应管内安装有不锈钢绞龙,绞龙的中轴伸出反应管后与外置的电机连接,通过电机带动绞龙旋转,绞龙的中轴与反应管 连接处设置有密封轴承;主壳体的一侧顶部设有进料口,另一侧底部设有出料口,进料口和出料口分别通过星形阀和星形阀与反应管相连接 ;
抽提管和抽提管与反应管连接处设置有屏蔽网格。

本实用新型装置的微波源由装嵌在不锈钢主壳体的微波加热单元发射,对主壳体的内腔中的硅酸铝反应管进行辐照。反应管内的土壤由 不锈钢绞龙推进,不锈钢绞龙 7 由电机 8 带动 ;本装置的进料与出料由星形阀 控制,反应器内的解吸气从带屏蔽网格 11 的抽提管抽出。

本实用新型微波土壤热解吸装置在运行时,土壤由进料口经过星形阀进入反应管 内,电机 带动绞龙 旋转,推动反应管 内土壤向出料口移动,并起到搅拌作用 ;主壳体上对称布置的微波发射单元向反应管发射微波,微波对土壤进行直接加热,反应管 上设置有红外温度传感器 与压力传感器,对管内温度与压力进行实时监控 ;在对土壤进行微波加热后污染物从土壤解吸出来,通过抽提管和抽提管离开本装置,进入尾气处理系统。

本实用新型装置中的绞龙中轴与反应管连接处设置有密封轴承 ,可以保证在运行过程中反应管内保持负压 ;抽提管、抽提管与反应管连接处设置有屏蔽网格,网格长宽为 1X1cm可防止微波外泄 ;由不锈钢制作的主壳体与绞龙均可反射微波,反应管内无死角,土壤均可接受到微波辐射。

本实用新型采用的微波发射单元以称方式阵列于主壳体上,并与主壳体切线成 90°垂直,两侧相对应的微波发射单元连线均经过绞龙中轴,并与其成垂直,可保证微波高效利用。
